KCB系列齿轮泵Products 齿轮泵 » 产品实拍 » 齿轮泵系列 »

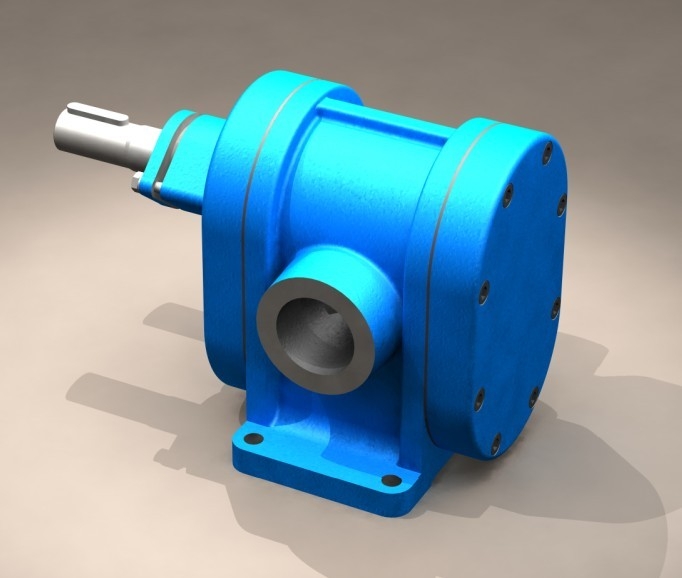

      KCB系列齿轮泵

      时间:2011-11-04 09:21 作者:福兴油泵 点击:
    KCB系列齿轮泵
      KCB系列齿轮泵用途说明:KCB系列齿轮泵适用于输送温度不高于150℃、粘度不大于1500cst各种有润滑性及性质类似的液体。该泵齿轮全部使用硬齿面制造,并设有安全阀,对电机起过载保护作用。
      一、齿轮泵表面粘涂的原理及特点
      近年来表面粘涂技术在我国设备维修中得到了广泛的应用,适用于各种材质的零件和设备的修补。其工作原理是将加入二硫化钼、金属粉末、陶瓷粉末和纤维等特殊填料的胶粘剂,直接涂敷于材料或零件表面,使之具有耐磨、耐蚀等功能,主要用于表面强化和修复。它的工艺简单、方便灵活、安全可靠,不需要专门设备,只需将配好的胶涂敷于清理好的零件表面,待固化后进行修整即可,常在室温下操作,不会使零件产生热功当量影响和变形等。
      二、粘涂层的涂敷工艺
      轴套外圆、轴套端面贴合面、齿轮端面或泵壳内孔小面积的均匀性磨损量在0.15- 0.50mm之间、划痕深度在0.2mm以上时,宜采用粘涂修补工艺。粘涂层的涂敷工艺过程:初清洗→预加工→最后清洗及活化处理→配制修补剂→涂敷→固化→修整、清理或后加工。
      粘涂工艺虽然比较简单,但实际施工要求却是相当严格的,仅凭选择好的胶粘剂,不一定能获得高的粘涂强度。既要选择合适的胶粘剂,还要严格地按照正确的工艺方法进行粘涂合适的胶粘剂,还要严格地按照正确的工艺方法理行粘涂才能获得满意的粘涂效果。
      齿轮泵的旋转方向要与进、出油口相符。齿轮泵若是第一次运行,或长期闲置后再使用,最好在空载或小负荷情况下先跑合一小时左右。如果在跑合阶段预先觉察出异常温升、泄漏、振动和噪声时,应停机检查。 止回阀与安全阀在齿轮泵的输出管路上最好安装一个止回阀。
      齿轮泵封闭在一个分流阀内,它通过一个单管供应系统向齿轮泵均匀地供应油墨。泵及其驱动系统的 采用了同步交流电机。旋转阀门完成油墨量的测定,这些阀门与其所取代的喷墨键处于同一位置。阀门以二元方式工作。
      齿轮泵常用于农业机械液压系统。齿轮泵使用一段时间后,其性能就会下降,调查表明,齿轮泵损坏的主要形式是轴套、泵壳和齿轮的均匀磨损和划痕,均匀磨损量一般在0.02-0.50mm之间,划痕深度一般在0.05-0.50mm之间。使用齿轮油泵也有相当大的比例。
      “齿轮泵窜油”,即液压油将骨架油封击穿而溢出。应该用齿轮油泵。此现象普遍存在,主机厂反映强烈,齿轮泵窜油严重影响装载机的正常工作和齿轮泵的使用可靠性及环境污染。为利于问题的解决,现对齿轮泵油封窜油故障的原因和控制方法进行分析。
    型号

    流量 Q 转速 n
    r/min

    排出压力 p
    Mpa
    必需汽
    蚀余量
    r
    m
    效率
    η
    %

    电动机
    m3/h L/min 功率KW 型号
    KCB-18.3 1.1 18.3 1400 1.45 5 44 1.5 Y90L-4
    2CY-1.1/1.45
    KCB-33.3 2 33.3 1420 1.45 5 44 2.2 Y100L1-4
    2CY-2/1.45
    KCB-55 3.3 55 1400 0.33 7 41 1.5 Y90L-4
    2CY-3.3/0.33
    KCB-83.3 5 83.3 1420 0.33 7 43 2.2 Y100L1-4
    2CY-5/0.33
    KCB-135 8 135 940 0.33 5 46 2.2 Y112M-6
    2CY-8/0.33
    KCB-200 12 200 1440 0.33 5 46 4 Y112M-4
    2CY-12/0.33
    KCB-300 18 300 960 0.36 5 42 5.5 Y132M2-6
    2CY-18/0.36
    KCB-483.3 29 483.3 1440 0.36 5.5 42 7.5 Y160M-4
    2CY-29/0.36
    KCB-633 38 633 970 0.28 6 43 11 Y160L-6
    2CY-38/0.28
    KCB-960 58 960 1470 0.28 6.5 43 18.5 Y180M-4
    2CY-58/0.28
    KCB-1200 72 1200 740 0.6 7 43 37 Y280S-8
    KCB-1600 95 1600 980 45 Y280S-6
    KCB-1800 112 1800 740 0.6 7.5 43 55 Y315S-8
    KCB-2500 150 2500 985 75 Y315S-6
    KCB-2850 170 2850 740 0.6 8 44 90 Y315L1-8
    KCB-3800 230 3800 989 110 Y315L1-6
    KCB-4100 245 4100 743 0.6 8 44 132 Y355M1-8
    KCB-5400 325 5400 989 160 Y355M1-6
    KCB-5600 330 5600 744 0.6 8 44 160 Y355M2-8
    KCB-7600 460 7600 989 200 Y355M3-6
    KCB-7000 420 7000 744 0.6 8 44 185 Y355L1-8
    KCB-9600 570 9600 989 250 Y355L2-6
